气胀轴的制作工艺

作者:小娜娜  来源:www.raqxjx.com  更新时间:2020-07-01 15:28:26  点击次数:
  气胀轴主要是经过高压充气后表面可以突起的轴,放气后表面部份迅速缩回的轴。

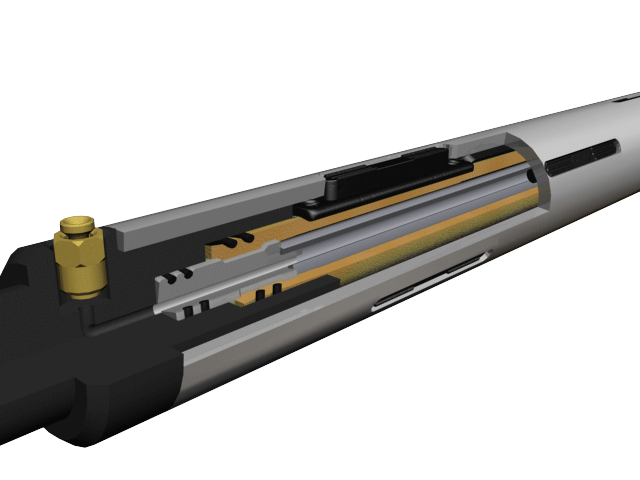

  气胀轴主体包括轴杆,充气组件,轴杆上设置有延伸出轴杆外周面且与充气组件抵触的胀键,轴杆外周面还设置有分别为轴杆两端的刻度尺,轴杆定位键槽,定位键槽内设有径向伸缩定位键,定位键包括与充气组件抵触的抵触端部,抵触部上设有与抵触部滑动配合的滑动部,滑动部的轴向长度小于抵触部的轴向长度,滑动部靠近卷芯的一端设置有朝向卷芯倾斜的导向面以及与轴杆中心轴线垂直的定位面,滑动部设置有固定机构,定位键在轴杆上的径向距离大于胀键在轴杆上的径向距离,轴杆上两端设置有定位键,当胀键伸出的时候,定位键跟随胀键同时伸出,对卷芯位置进行准确的定位,使全卷芯可以正常的卷、放。
  下面介绍它的制作工艺:
  1、配车、装、焊接:配车内管、尺度与外管过盈0.4mm, 两幅板倒焊缝角15X30度,打磨内管,清渣、查验内管尺度与外管 内径尺度是不是相适应,热套到位,待冷却收缩后,全体组焊。
  2、退火、粗车、淬火:退火热处理,气胀轴技术调质,多重去应力,粗车留余量,做静平衡,大于50g,需求核算借偏量, 上车床借车。
  3、动平衡、电镀、精磨:气胀轴做动平衡G40级,封堵透气孔,做压力试验无泄漏,做水压疏通试验。电镀硬铬,气胀轴配 件的单边0.15铬层均匀无针孔,掉落等缺点。
  4、磨砂、精磨镜面:气胀轴用圆盘磨床磨砂气胀轴配件,查验气胀轴配件,无水波纹、螺旋纹、针眼、苍蝇租等暇质。
  5、组件焊接:气胀轴组焊内板、轴头、衬套、堵板、内管等,内管做静平衡50g以内,内管划旋向线,焊扁钢流道。
  6、精车、粗磨:两轴头修顶针孔,两轴头对气胀轴配件跳动。
  气胀轴的制作工艺包括动平衡,退火,配车等。
  气胀轴的用途很广,凡有收卷、放卷、分切的的机器,都可适用气胀轴,甚至包括轻金属行业。如:气胀轴主要适用于印刷设备有:晒板机、柔印机、凹板机、商标印刷机等等;其它机械有:涂布机、皮革机、定型机、压花机、分条机、模切机、复卷机、纸筒机、制袋机、贴合机、覆膜机、吹膜机、发泡机、淋膜机、压纹机、造纸机、无纺布机、验布机、烫金机、电池设备等等相关机械配套之使用。
  金属胀键气胀轴,包括气胀轴主体,气胀轴主体包括空心的轴杆、位于轴杆内的充气组件以及与充气组件抵触且延伸出轴杆的条形胀键,通过对气胀轴充气,实现胀键的伸缩,从而对卷芯进行快速的固定与拆除。
